Heinkel He 5
1926
Back to the Virtual Aircraft Museum
  FLOATPLANEVirtual Aircraft Museum / Germany / Heinkel

Heinkel He 5

Three-seat reconnaissance monoplane, developed from the He 1 and powered by 335kW Napier Lion engine. The He 5 was licence-built in Sweden for the Navy by Svenska.

Comments
Barry, 19.05.2016

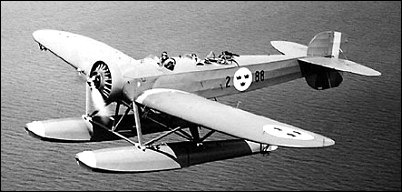

Built in Sweden like previous models, those that were built for the Swedish Air Force were manufactured by Svenska. The type in the photograph is a Swedish S5C with a Nomad built Bristol Pegasus engine with a Townend ring and Short Brothers built floats. The prototype He 5a was powered by a Napier Lion and other power plants used included Gnome + Rhone Jupiter, Bristol Jupiter and BMW VI. The Swedish Air Force took forty and including exports to Russia production amounted to 100.

Span 55'1" Length 40'0" Height 14'4" Wing area 526 sq ft
Empty weight 4,410 lb Gross weight 6,395 lb

Maximum speed 125 mph Service ceiling 18,000 ft

Armament 1 x .303" fixed Vickers gun 2 x .303" Lewis guns on a trainable mount in the rear cockpit
350 lb of bombs

aboubacar.fomba, 09.10.2012

je me nome aboubacar votre cite ma beaucoup impressione

hualunjia, 18.06.2011

The He 5 was licence-built in Sweden for the Navy by Svenska.

, 18.06.2011

Production totale: 100 exemplaires

Francis Maigné, 22.12.2009

He 5
He 5a : Hydravion à flotteurs, monomoteur de reconnaissance, triplace en tandem en postes séparés à ciel ouvert, monoplan voilure basse contreventée à l'intrados par 4 paires de mâts en N joignant les deux flotteurs en catamaran et la base du fuselage, mo nodérive, empennage horizontal cantilever directement posé sur l'arrière du fuselage, deux flotteurs en catamaran. Construction bois et entoilage pour la voilure, bois et revêtement de contreplaqué pour le fuselage. 1 moteur tractif de 12 cylindres en V Napier Lion II de
450 cv, hélice bipale en bois à pas fixe, E: 16,80 m, L: 12,19 m, H: 4,23 m, Sa: 49 m², Pv: 1634 Kg, Ptc: 2900 Kg, C/a: 59 Kg/m², P/p: 6,4 Kg/cv, Vm: 230 Kmh, Pl: 6000 m, Auto: 800 Km, Armement: 1 mt de 7,92 mm dans le bord d'attaque droit de la voilure, 1 mt de même calibre en poste arrière. 1926.
He 5b : Version avec 1 moteur de 9 cylindres en étoile Bristol Jupiter VIII de 480 cv. Armement identique.
He 5c : Version avec 1 moteur de 9 cylindres en étoile Bristol Pegasus IIm3 de 660 cv.Vm: 280 Kmh, Pl: 7000 m, Armement identique.
Production totale: 100 exemplaires
