Savoia-Marchetti S.55

An epoch-making design in every sense, the S.55 prototype flew in 1925. In an era still committed to the biplane flying-boat, it had a revolutionary formula: a cantilever shoulder-wing monoplane with twin hulls and delicate booms supporting a twin-fin triple-rudder tail assembly. Side-by-side pilots' cockpits were located in the leading edge of the wing centre-section. Twin tandem engines were carried on struts over the wing. Originally these were 298kW Lorraines, but power was gradually increased to 559kW Assos on the 1933 S.55X.

Total production exceeded 200. The type formed the main equipment of Italy's maritime-bombing squadriglie for many years, 13 remaining on charge (but in reserve) in 1939. The S.55C and S.55P civil passenger versions operated Mediterranean routes for a decade.

The S.55 achieved great fame through spectacular long-distance flights: Lieut-Col the Marchese de Pinedo flew the Santa Maria from Sardinia to Buenos Aires and then through South America and the USA in 1927; later Brazilian, American and Russian crews achieved world headlines. The S.55 will be chiefly remembered, however, for the remarkable mass formation flights led by the famous Italo Balbo. The first began in December 1930 when specially modified S.55As covered 10,400km between Italy and Brazil. The second flight (three years later) was even more impressive: 24 S.55X machines overflew the Alps and continued in stages via Iceland, Greenland and Labrador to Chicago for the 1933 Century of Progress Exposition. The international press coined the phrase 'Aerial Armada' to describe the flights.

Savoia-Marchetti S.55

Specification
 MODELS.55X
 CREW5-6
 ENGINE2 x Isotta-Fraschini "Asso 750R", 656kW
 WEIGHTS
  Take-off weight8260 kg18210 lb
  Loaded weight5750 kg12677 lb
 DIMENSIONS
  Wingspan24.0 m79 ft 9 in
  Length16.75 m55 ft 11 in
  Height5.0 m16 ft 5 in
  Wing area93.0 m21001.04 sq ft
 PERFORMANCE
  Max. speed279 km/h173 mph
  Cruise speed233 km/h145 mph
  Ceiling5000 m16400 ft
  Range w/max.fuel4500 km2796 miles
  Range w/max payload2000 km1243 miles
 ARMAMENT4 x 7.7mm machine-guns, 1 torpedo or 2000kg of bombs

3-View

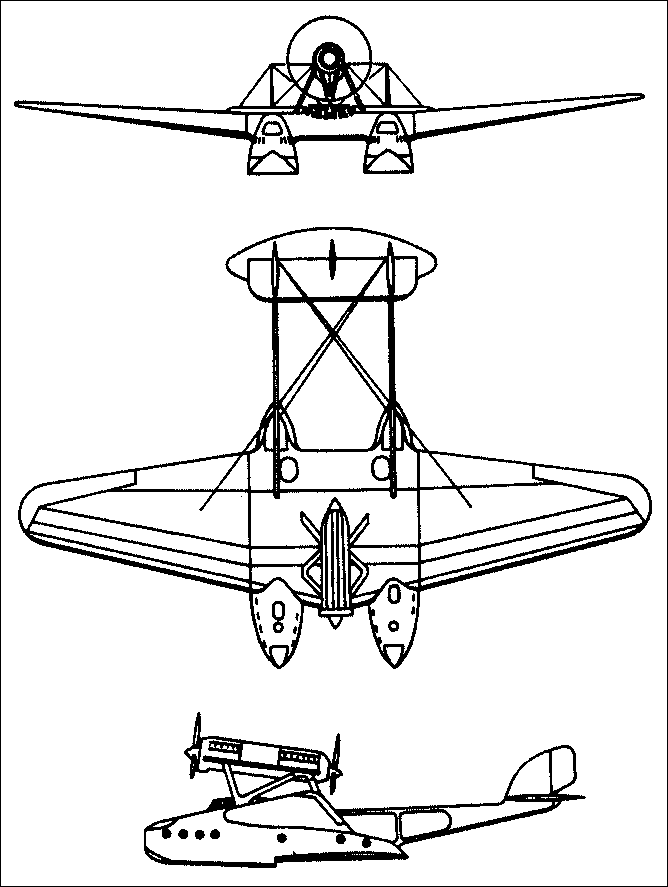

Savoia-Marchetti S.55A three-view drawing (668 x 887)
